Filter für Quell- oder Zielmodul

Um die Übersicht in den Quell- und Ziel-Modulen zu bewahren, können Filter angelegt werden. Filter dienen dazu, Ausschnitte aus der Baumansicht der Module aufzunehmen und bereitzustellen. Innerhalb der Modul-Übersicht existiert ein entsprechender Knotenpunkt, unterhalb dem alle Filter verwaltet werden. Die Filter werden von den Modulen verwaltet und haben einen globalen Charakter. Angelegte Filter sind für jeden sichtbar, der sich mit dem RMI-Server über *MAPGUI verbindet.

Filter anlegen

Nicht alle Elemente können in Filtern aufgenommen werden. Ein Rechtsklick mit der Maus offenbart, ob ein Element der Baumansicht in einen Filter übernommen werden kann.

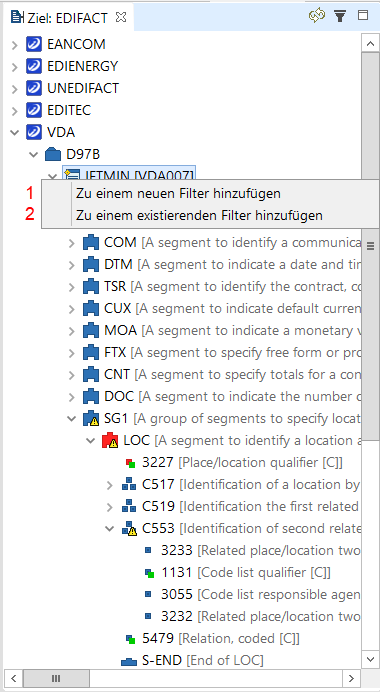

Ein Element kann entweder in einen neuen Filter 1 aufgenommen werden oder zu einem bereits existierenden Filter 2 hinzugefügt werden:

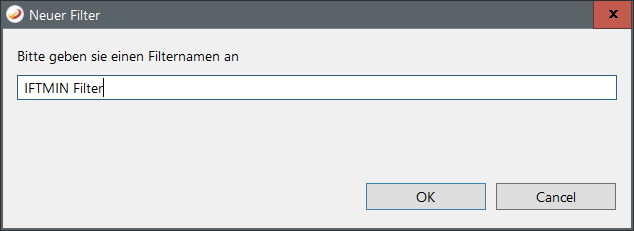

Anlegen eines neuen Filters:

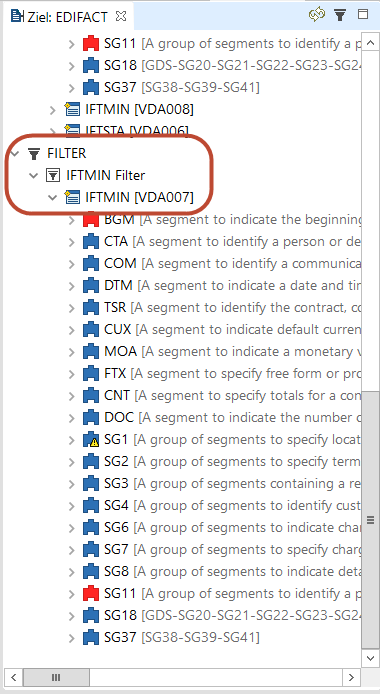

In dem Dialog muss ein Filtername angegeben werden. Das zuvor ausgewählte Element wird automatisch dem neuen Filter hinzugefügt. Der neue Filter ist nun in der Ansicht unter Filter auffindbar:

Filter löschen

Es besteht die Möglichkeit einen Filter komplett mit allen seinen hinzugefügten Elementen zu löschen bzw. einzelne Elemente eines Filters zu entfernen:

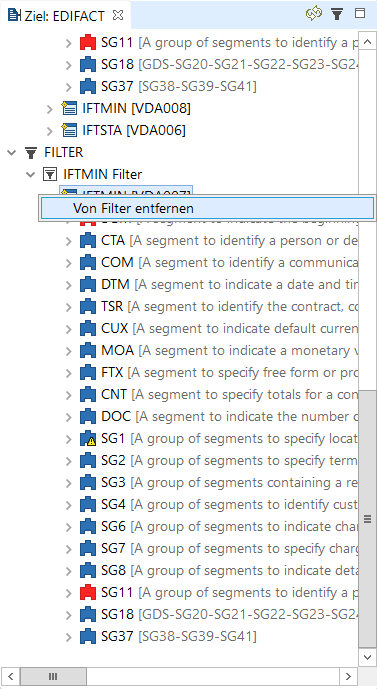

Ein Rechtsklick mit der Maus auf ein Element direkt unterhalb des Filters öffnet das Kontextmenü und bietet den Menüpunkt Von Filter entfernen an. Die Auswahl dieses Menüpunkt löscht das Element aus dem Filter.

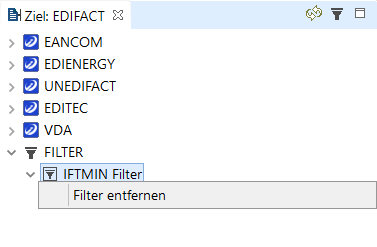

Klickt man mit der rechten Maustaste direkt auf einen Filter, zeigt das Kontextmenü den Eintrag „Filter entfernen" an. Die Auswahl des Menüeintrages löscht den gesamten Filter.

Filteransicht

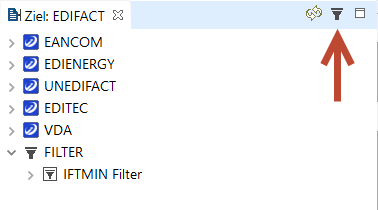

Die Quell- und Ziel-Modul-Sichten bieten in ihrer jeweiligen Symbolleiste zwei Aktionen an. Diese Aktionen dienen der Umschaltung der Inhalte der Sicht und bewirken entweder die Anzeige der Filter bzw. des gesamten Inhalts des Moduls. Durch das Klicken auf die Kachel werden die Filter eingeblendet:

Ein erneuter Klick auf den Kasten mit den Pfeilen bringt Sie wieder zurück zur ursprünglichen Ansicht.
